一、產品功能與特點
◆溫濕度同步采集、顯示與控制
本產品為智能型數字顯示溫濕度控制器,以微處理器為核心,可同時對溫度、濕度信號進行檢測、采樣,實施智能控制,并將實測數據以數字形式直觀的顯示。
◆雙屏幕直觀顯示溫濕度
本產品采用紅綠兩個四位數碼管分別顯示溫濕度,簡潔直觀明了。
◆單片機智能化
零點和放大倍數可自動跟蹤,長期運行無漂移。
全部參數可按鍵設定,斷電參數設定記憶。
◆報警控制參數可設定
RH102最多可帶兩個繼電器報警輸出。
每個繼電器的報警值和報警回差可分別設定。
每個繼電器的報警功能(上限報警或下限報警)可分別設定。
可設置報警延時,以應對各種短時間的誤差波動。
二、主要技術指標
測量范圍:溫度-19.9~99.9℃℃,濕度0.0~99.9%RH
分辨率:0.1°℃,0.1%RH
測量速度:2次/秒
故障顯示:“-HH_”
測量精度:溫度±1.0°C,濕度±5%RH
溫濕度變送器配電電壓:DC 5V
繼電器接觸容量:交流220V/3A
繼電器接觸壽命:100000次
工作環境:溫度0~+50°C,相對濕度85%RH
工作電源:(Ma x 5W) AC220V 50Hz
三、接線圖

1. 儀表板的示意圖
名稱 | 內容 | |
顯示器 | 溫度值℃顯示 | 溫度測量值的實時顯示。參數符號顯示在參數設置狀態。 |
濕度值%RH顯示 | 濕度測量值的實時顯示。參數值顯示在參數設置狀態。 | |
指示燈 | THH | 溫度繼電器指示燈(當出現以下情況時點亮 報警輸出)。 |
RHH | 濕度繼電器指示器(有報警輸出時點亮)。 | |
操作鍵 |
| 設置鍵:在測量界面下,按住該鍵三秒鐘,進入設置菜單。 在參數設置狀態下,保存設置的參數值。依次檢查下一個參數。 設定參數后,長按此鍵三秒鐘,退出設定狀態。 |
| Shift鍵:在參數設置狀態下,將閃爍的光標向右移動一個位置。 以相反的順序查看上一個參數。 | |
| 減少鍵:在修改減一值的參數設置狀態下,按住3秒滾動減少量。 | |
| 增加鍵:在修改數值加1的參數設置狀態下,按住3秒滾動 增加。 |

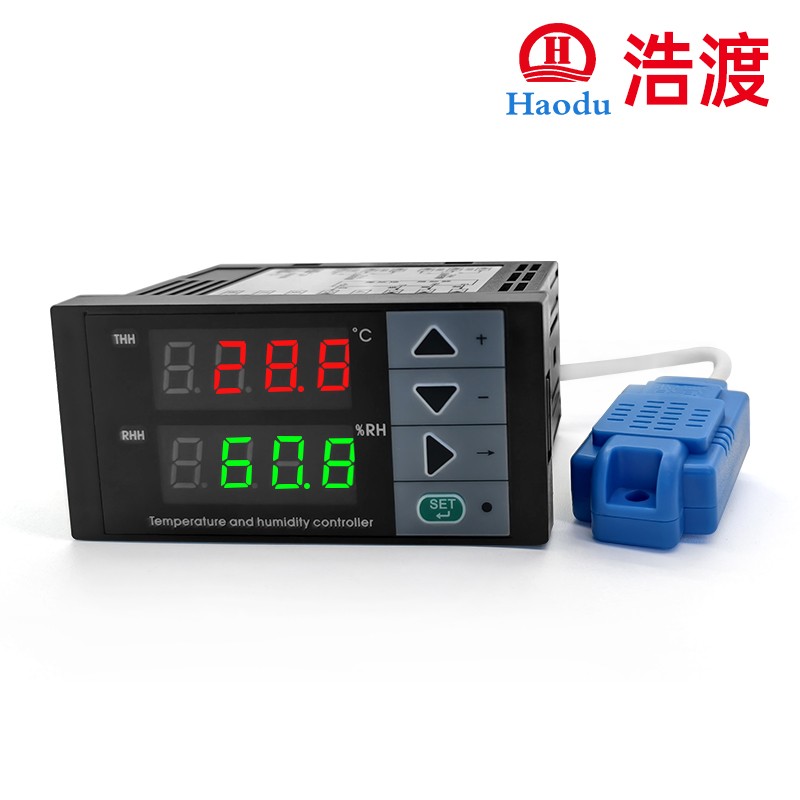

RH102面板

①在測量狀態下,按住設置鍵3秒鐘,進入溫度報警界面。
②按shift鍵將編輯光標調整到所需的位數。
③溫度報警值可以通過增減鍵修改,修改后按照設定值保存。
④按設置鍵,從上一界面切換到濕度報警設置界面。
⑤溫度報警值可以通過按增/減鍵來調節。
⑥再次按下設置按鈕,進入密碼輸入畫面。
⑦按shift鍵移動光標,按增/減鍵輸入密碼132。
⑧再次按設置鍵進入二級參數菜單按設置鍵三秒退出。
關于產品的更多參數設置請聯系我們!
